Запасные части приемной намоточной машины: полное руководство по ключевым компонентам и поиску поставщиков

На линии прядения расплава, работающей три смены в день, приемная намотка находится под постоянным механическим напряжением. Шпиндели ускоряются и замедляются тысячи раз за смену, механизмы перемещения меняют направление с высокой частотой, а контактные ролики поддерживают постоянное давление на растущую упаковку. В этих условиях изнашиваются отдельные компоненты, и знание того, какие детали выходят из строя первыми и почему, является различием между плановой заменой и незапланированной остановкой линии.

В этом руководстве рассматриваются ключевые категории запасных частей намоточного устройства, объясняются функции и характеристики износа каждого из них, а также описывается, на что следует обращать внимание при поиске запасных частей для намоточных машин Barmag, TMT и китайских марок. Дополнительную информацию о типах намоточных устройств, параметрах скорости и критериях выбора см. Техническое руководство по приемной намотке .

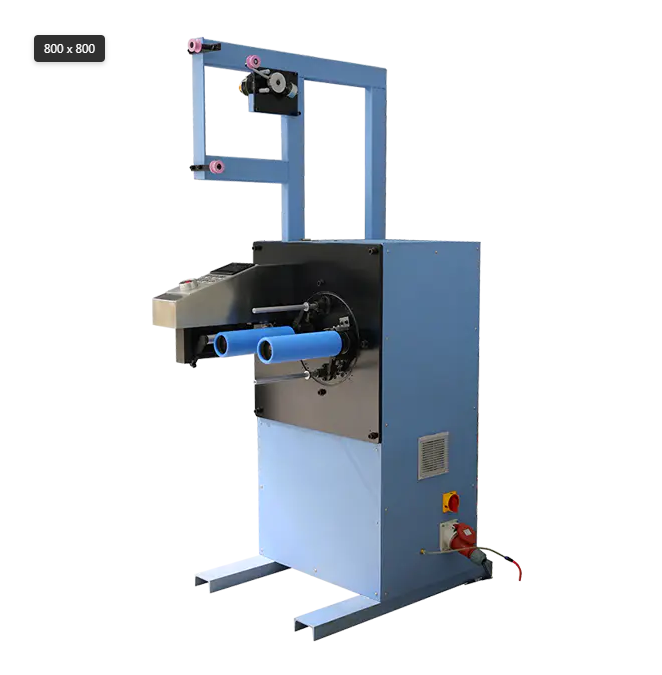

Почему управление запасными частями важно для приемной намоточной машины

Приемная намотка состоит из нескольких отдельных подсистем — механизма траверсы, узла шпинделя и патрона, револьверной системы индексации, привода контактных роликов и схемы контроля натяжения. Каждая подсистема содержит компоненты с разной скоростью износа и периодичностью замены. Отношение ко всем деталям как к одинаково важным приводит либо к перенасыщению запасов медленно изнашивающихся компонентов, либо к нехватке быстроизнашивающихся компонентов.

Практические последствия незапланированной нехватки запчастей значительны. Одна-единственная изношенная вилка переключения передач, вызывающая неравномерность хода, может привести к появлению целого ряда несоответствующих техническим характеристикам агрегатов. Неисправный подшипник шпинделя, вызывающий вибрацию выше порогового значения, вызовет автоматическое отключение по всей позиции намотки. На линии с 96 позициями двухчасовая незапланированная остановка напрямую приводит к измеримым потерям производительности.

Структурированное управление запасными частями — знание того, какие компоненты изнашиваются быстрее всего, поддержание соответствующего уровня запасов и поиск поставщиков с надежными сроками поставки — является одной из наиболее экономически эффективных инвестиций, которые прядильная фабрика может сделать в общую эффективность своего оборудования.

Вилка переключения передач: наиболее изнашиваемый компонент большинства намоточных машин

Вилка переключения, также называемая вилкой направляющей траверсы или вилкой барабана с канавками, представляет собой компонент, который непосредственно контактирует с пряжей во время хода траверсы. Он меняет направление с высокой частотой, обычно сотни раз в минуту, при скорости линии более 3000 м/мин, а контактные поверхности подвергаются непрерывному абразивному износу со стороны самой пряжи.

На намоточных машинах Barmag вилки переключения классифицируются по положению — RO (справа снаружи), LO (слева снаружи), RU (справа снизу), LU (слева снизу) — и по серии машины. Использование неправильной ориентации приводит к асимметричному перемещению и неравномерной сборке упаковки. Износ канавок по глубине, превышающий порог допуска, вызывает образование задиров на пряже, что приводит к скачкам напряжения и увеличивает скорость обрыва концов. На практике проверка вилки переключения должна быть частью ежедневного технического обслуживания на высокоскоростных линиях.

Качество материала является основным отличием поставщиков вилок переключения передач. Shengbang использует материалы и методы обработки поверхности, разработанные и проверенные в ходе собственных прядильных испытаний, при этом каждая партия перед поставкой тестируется на собственных прядильных лабораторных линиях компании. Вилки переключения, изготовленные для намоточных машин с платформой Barmag, соответствуют собственным стандартам приемки Barmag.

Y-образная вилка: точное ведение пряжи на высокой скорости

Y-образная вилка направляет пряжу в зону траверсы и работает согласованно с вилкой переключения и рифленым барабаном во время возвратно-поступательного движения. Его геометрия определяет угол входа пряжи в положение намотки, что напрямую влияет на постоянство угла поперечной намотки и однородность плотности паковки.

В современных намоточных машинах Barmag используются серводвигатели с высокоточными энкодерами для синхронизации частоты возвратно-поступательного движения Y-образной вилки со скоростью шпинделя. В этих условиях эксплуатации точность размеров Y-образной вилки имеет решающее значение — отклонение геометрии вилки приводит к ошибке передаточного числа, что является основной причиной намотки ленты (наложение катушек) на корпусах POY и FDY.

Y-образные вилки Shengbang разработаны для совместимости со стандартными и специальными типами пряжи, включая POY, FDY и композитную пряжу. Прядильная лаборатория компании позволяет протестировать производительность вил в условиях различной плотности пряжи и скорости перед ее использованием в полевых условиях.

Подшипники шпинделя: критически важный компонент точности

Подшипники шпинделя являются наиболее точными компонентами намоточного устройства и наиболее важными с точки зрения качества. При скоростях намотки 4000–7000 м/мин шпиндель вращается с очень высокой частотой вращения под действием как радиальной нагрузки (от растущего веса паковки), так и осевой нагрузки (от натяжения пряжи). Любое увеличение биения подшипника сверх спецификации вызывает вибрацию, которая приводит к изменению плотности корпуса и, в более серьезных случаях, к поломке концов.

Ежегодная замена подшипников является стандартной рекомендацией для высокоскоростных намоточных машин непрерывного действия. Ожидание звукового шума подшипника или вибрации перед заменой подшипников шпинделя — это ответный подход, который рискует создать несоответствующие техническим характеристикам агрегаты в период между ранним выходом из строя подшипников и обнаружением неисправности.

Shengbang производит комплекты подшипников шпинделя для намоточных машин Barmag, TMT и китайских марок, сертифицированных в соответствии со стандартом подшипников ESKY. Запасные комплекты имеются на складе для отправки внутри страны на той же неделе и международной отправки в течение 5–7 рабочих дней.

Втулка патрона и основание патрона: точность зажима упаковки

Узел патрона, включающий втулку патрона и основание патрона, является связующим звеном между шпинделем и шпульной трубкой. Он должен зажимать трубку достаточно прочно, чтобы предотвратить проскальзывание во время высокоскоростной намотки и ускорения, но при этом освобождаться четко и с повторяемостью во время автоматического съема.

Конструкция втулки патрона напрямую взаимодействует с вилочным механизмом толкателя и цилиндром с канавками, чтобы контролировать распределение пряжи по паковке с заданным углом и плотностью намотки. Компания Shengbang разработала варианты зажимных втулок, которые позволяют одной и той же намоточной головке обрабатывать более широкий диапазон спецификаций пряжи, не требуя полной замены инструмента, что является практическим преимуществом для фабрик, которые выпускают несколько типов продукции на одной линии.

Износ основания патрона обычно проявляется в неравномерном моменте съема или неполном освобождении трубки, что приводит к сбоям в следующем цикле съема. Проверка основания патрона на размерный износ должна быть частью ежемесячного графика технического обслуживания.

Натяжной блок: поддержание стабильного натяжения пряжи

Натяжной блок контролирует натяжение пряжи в зоне между последней прядью и местом намотки. Постоянное натяжение имеет основополагающее значение для качества упаковки: изменение натяжения в разных положениях приводит к получению упаковок с разными профилями твердости, что вызывает различное поведение при размотке на последующих машинах для текстурирования и приводит к несогласованности обработки.

Износ натяжного блока имеет характерную картину: натяжение ползет вверх по мере того, как контактная поверхность теряет свою первоначальную геометрию, с последующими периодическими скачками натяжения, когда изношенная поверхность неравномерно взаимодействует с нитью. Журналы тенденций натяжения HMI, которые показывают постепенный дрейф вверх в определенных положениях, а не по всей машине, обычно указывают на износ натяжного блока в этих положениях.

Shengbang поставляет натяжные блоки для намоточных устройств с платформой Barmag и TMT, геометрия поверхности которых проверена на соответствие спецификациям OEM.

Стержень и направляющая пластина нити: целостность пути нити

Нитянаправительные стержни и нитенаправительные пластины определяют путь нити от прядильного пакета к зоне траверсы. Их функция проста — поддержание постоянного угла контакта пряжи и предотвращение бокового отклонения, — но их состояние оказывает заметное влияние на скорость обрыва концов и качество поверхности пряжи.

Износ направляющей создает локальные канавки на контактных поверхностях. Канавки глубиной 0,1–0,15 мм может быть достаточно для улавливания отделочного материала (прядильного масла) и создания периодических скачков натяжения, когда пряжа входит в канавку и выходит из нее во время движения. На пряже с более тонким денье этот эффект усиливается, что делает состояние направляющих особенно важным на линиях, производящих микроволокно или специальную нить.

Плазменное покрытие направляющих поверхностей — процесс, который компания Shengbang выполняет собственными силами с использованием оборудования Института производственных технологий AVIC — значительно продлевает срок службы направляющих по сравнению с альтернативами без покрытия, обеспечивая твердость поверхности, которая препятствует образованию канавок даже на абразивных нитях высокой плотности.

Стопорное кольцо и вилка переключения передач: компоненты структурной целостности

Стопорные кольца фиксируют узел шпинделя и поддерживают правильное осевое положение патрона относительно зоны траверсы. Режим отказа обычно представляет собой постепенное ослабление, а не внезапный перелом, что требует периодической проверки момента затяжки и правильного подхода к техническому обслуживанию, а не ожидания неисправности.

Коробка передач вилки переключения преобразует вращательное движение от приводного двигателя траверсы в возвратно-поступательное движение вилки переключения. Износ коробки передач приводит к увеличению люфта в системе траверсы, что проявляется в размягчении зоны реверса пакета и, при более высоких степенях износа, в нестабильной длине хода траверсы. Состояние коробки передач вилки переключения следует оценивать в рамках ежегодного цикла капитального ремонта шпинделя.

Рекомендуемые уровни запасов запасных частей в зависимости от интервала замены

Поиск запасных частей для намоточного устройства: на что обратить внимание

Рынок запасных частей для намоточных машин Barmag, TMT и китайских марок включает OEM-поставщиков, авторизованных сторонних производителей, а также более широкий круг нестандартных поставщиков. Оценивать их только по основным характеристикам недостаточно: на практике важными факторами являются точность размеров в условиях производства, качество обработки поверхности компонентов, критичных к износу, и надежность поставок с течением времени.

• Проверка размеров. Критические компоненты — вилки переключения передач, Y-образные вилки, втулки патрона — должны поставляться от поставщиков, которые проверяют размеры по чертежу OEM или калиброванной эталонной детали. Спросите, может ли поставщик предоставить отчеты о проверке размеров.
• Отслеживаемость обработки поверхности. Для направляющих стержней, нитенаправительных пластин и других компонентов, контактирующих с пряжей, необходимо документировать процесс нанесения покрытия и характеристики твердости. Компоненты с плазменным покрытием от поставщиков, имеющих собственные возможности нанесения покрытия, дают более стабильные результаты, чем детали, отправленные на сторонние предприятия по нанесению покрытия.
• Проверка поля. Поставщики запасных частей, имеющие доступ к действующим прядильным линиям (собственным или клиентским), могут проверять конструкции новых компонентов в реальных производственных условиях. Это особенно важно при выборе высокоскоростных линий со скоростью выше 5000 м/мин, где режимы износа отличаются от режима работы на стандартной скорости.
• Наличие на складе и соблюдение сроков выполнения заказа. Для быстроизнашивающихся компонентов, таких как вилки переключения передач, поставщик, который может отправить товар в течение нескольких дней, с операционной точки зрения более ценен, чем тот, у которого более низкая себестоимость единицы продукции, но время выполнения заказа составляет 4–6 недель.

Поставка деталей для намоточных устройств Shengbang

Компания Jiaxing Shengbang Mechanical Equipment Co., Ltd. производит запасные части для намоточных машин для прядильных машин Barmag, TMT и китайских марок на своем предприятии в Цзясине, провинция Чжэцзян. Ассортимент продукции охватывает все основные изнашиваемые компоненты: вилки переключения (все варианты положения для серий Barmag ACW, AW и WINGS), Y-образные вилки, комплекты подшипников шпинделя, втулки патрона, основания патрона, натяжные блоки, нитенаправительные стержни, нитенаправительные пластины, стопорные кольца, коробки передач вилки переключения и алюминиевые трубки.

Производственные возможности включают в себя обработку на станках с ЧПУ, собственное плазменное нанесение покрытия (с использованием оборудования Института производственных технологий AVIC) и прядильную лабораторию, где производительность компонентов проверяется в реальных условиях эксплуатации. Shengbang поддерживает налаженные отношения поставок с крупными китайскими производителями химических волокон, включая Tongkun Group, Xin Feng Ming Group, Hengli Group и Shenghong Corp.

Быстроизнашивающиеся товары хранятся на складе для отправки по стране на той же неделе. Для международных клиентов стандартные компоненты доставляются в течение 5–7 рабочих дней. Специальные спецификации и заказы больших объемов обрабатываются техническим отделом продаж компании, который может дать рекомендации по совместимости деталей и оптимальному количеству запасов для данной конфигурации линии.

Чтобы обсудить требования к запасным частям для вашей намоточной линии, свяжитесь напрямую с компанией Jiaxing Shengbang Mechanical Equipment Co., Ltd. Подробную информацию о выборе приемной намотки, параметрах скорости и графике технического обслуживания можно найти в нашем Полное техническое руководство по намоточной намотке .
