Руководство по намотке: высокопроизводительные решения для намотки Jiaxing Shengbang

Если вы оцениваете приемную намоточную машину для высокоскоростной линии из синтетического волокна, вывод ясен: Компания Jiaxing Shengbang Mechanical Equipment Co., Ltd. заняться моталками которые выдерживают механическую скорость намотки до 7000 м/мин, достигают значительно более низкой скорости обрыва концов и способны производить нейлоновую пряжу типа HMLS. В этом руководстве менеджеры по производству знакомятся с выбором типа, ключевыми параметрами, установкой, обслуживанием и рентабельностью модернизации до современного автоматического приемного намоточного устройства.

Существенная роль приемной намоточной машины в производстве синтетического волокна

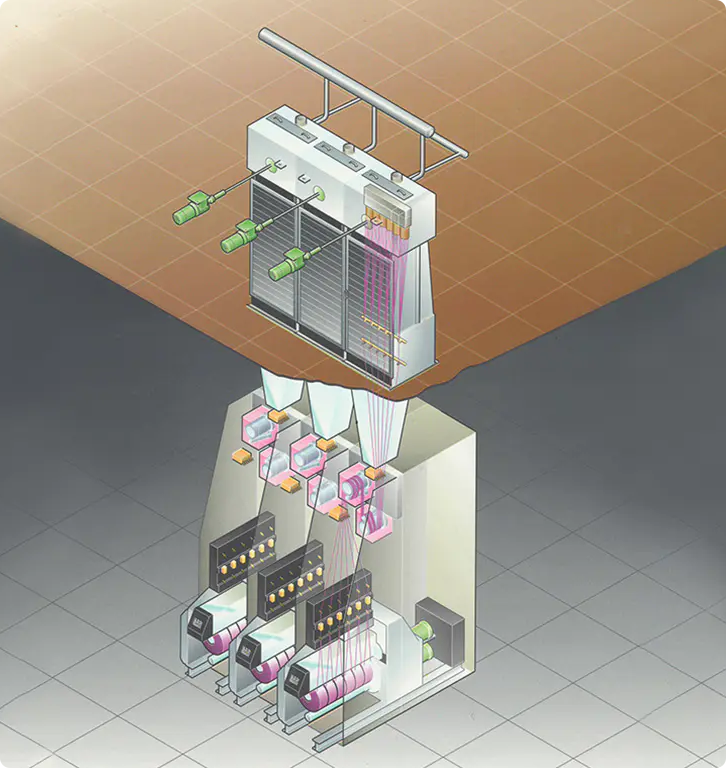

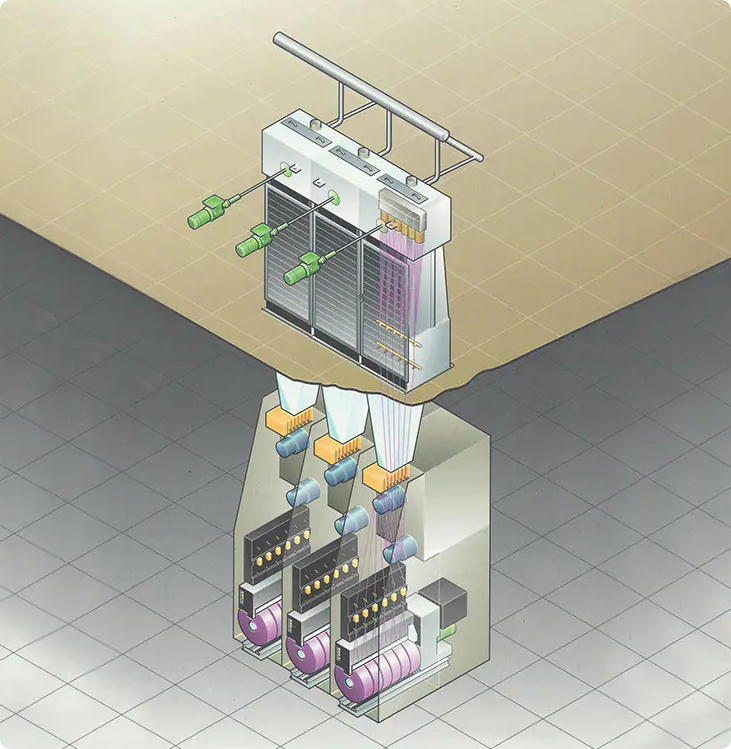

Приемная намоточная машина является последней активной станцией на каждой линии прядения в расплаве. Его задача состоит в том, чтобы получать расплавленную экструдированную нить на скорости линии, установленной центрифугирующим пакетом, создавать геометрически точную упаковку и передавать эту упаковку на последующие текстурирующие, сновальные или ткацкие станки без дефектов.

Каждый из трех наиболее распространенных контекстов приложения предъявляет различные требования:

• POY (частично ориентированная пряжа) — Линейные скорости 2800–3500 м/мин; требует постоянного угла поперечной намотки для сохранения способности к вытягиванию.

• FDY (Полностью вытянутая пряжа) — Скорости, достигающие 4500–6000 м/мин; требует сверхстабильного натяжения, чтобы предотвратить изменение ориентации кристаллов.

• Спандекс/Эластан — Более низкие скорости (600–1200 м/мин), но чрезвычайно высокая чувствительность к колебаниям натяжения; предотвращение перемотки ленты имеет решающее значение.
• BCF / Ковровая пряжа — объемная непрерывная нить; пакеты большого диаметра до 300 мм, требующие высокого крутящего момента на низкой скорости.

Отраслевые показатели показывают, что плохо подобранная намоточная головка является причиной 35–55% всех случаев поломки концов. на линии прядения из расплава (CIRFS, данные членов 2024 г.). Инвестиции в правильно выбранную автоматическую намоточную машину обычно уменьшают эту долю до менее 8%.

Сравнение распространенных типов приемных намоточных устройств

В производстве промышленного волокна используются три фундаментальные геометрии намотки. В таблице ниже приведены критические различия, которые помогут сузить выбор:

Для большинства производителей POY и FDY, работающих на линиях со скоростью выше 3000 м/мин, Автоматический приемный намотчик револьверного типа является отраслевым стандартом. и обеспечивает наилучшую совокупную стоимость владения в течение 10-летнего срока службы активов.

Намоточная машина Jiaxing Shengbang: основные характеристики и характеристики продукта

Компания Jiaxing Shengbang Mechanical Equipment Co., Ltd. занимается производством намоточных машин и вспомогательного прядильного оборудования с 2003 года. Ее нынешняя флагманская серия автоматических намоточных машин охватывает полный спектр применений синтетического волокна. Основные технические характеристики приведены в таблице ниже:

Помимо опубликованных спецификаций, Jiaxing Shengbang отличается тремя документально подтвержденными результатами для клиентов:

• Продюсер Чжэцзян POY (2023) — После перехода на серию SB-TW6 на 96-позиционной линии завод зафиксировал снижение количества случаев поломки концов на миллион метров на 42% и устранил одного оператора съемника в смену.
• Завод по производству нейлона-6 в Фуцзянь (2022 г.) — Прецизионное управление натяжением с обратной связью сокращает изменение денье внутри паковки с CV 1,8% до CV 0,7%, что напрямую повышает эффективность последующего ткачества.
• Изготовленная на заказ намотка из спандекса (2024 г.) — Компания Jiaxing Shengbang разработала вариант поверхностной намотки с программным обеспечением для защиты от ленты для клиента из Цзянсу, добившись отсутствия дефектов намотки ленты за 6-месячный период оценки.

Все автоматические намоточные устройства Jiaxing Shengbang поддерживают индивидуальное расстояние между шпинделями, характеристики шпульных трубок и интеграцию с существующими системами SCADA на уровне завода по запросу.

Как правильно выбрать приемную намоточную машину: практическое руководство

Используйте следующий контрольный список при выборе приемной намотки. Прорабатывайте каждый момент принятия решения по порядку — ранний выбор ограничивает последующие.

Контрольный список выбора

1. Тип волокна и диапазон денье — Определите полимер (ПЭТ, ПА6, ПП, спандекс) и диапазон денье (например, 30–150 Д для FDY). Это определяет чувствительность к растяжению и пределы трения системы перемещения.
2. Максимальная скорость линии — Сопоставьте номинальную скорость намоточного устройства с производительностью вашего вращающегося насоса с запасом прочности 10–15%. На линии со скоростью 4500 м/мин следует использовать намоточное устройство со скоростью не менее 5000 м/мин.
3. Требуемый вес упаковки и формат шпульки. — Стандартные упаковки POY — 5–10 кг; Пакеты BCF могут достигать 25 кг. Подтвердите внутренний диаметр трубки (обычно 47 мм, 54 мм, 76 мм или 110 мм).
4. Уровень автоматизации — Оценить затраты на рабочую силу в смену. Если стоимость рабочей силы за смену превышает 80 долларов США или если вы работаете в 3 смены, автоматический револьверный приемный намотчик обычно окупается менее чем за 18 месяцев.
5. Траверсный механизм — Рифленая траверса барабана подходит для стандартных скоростей; требуется прецизионное перемещение кулачка или электронное перемещение при скорости выше 4000 м/мин или там, где необходимо предотвратить намотку ленты.
6. Требования к интеграции — Подтвердите протокол шины управления (Profibus, EtherNet/IP, Modbus TCP), а также то, должна ли намоточная машина получать сигналы скорости в реальном времени от восходящей шестерни.
7. Площадь и высота потолка — Револьверные намоточные машины с 8 позициями шпинделя требуют площади пола примерно 1200 мм × 900 мм на единицу; Высота потолка должна обеспечивать возможность полного снятия шпульки (зазор минимум 2400 мм).

Рекомендуемые примеры конфигурации

Для типичной 48-позиционной линии FDY, работающей на ПЭТ (например, со скоростью 4200 м/мин), рекомендуемой конфигурацией является шпиндельная револьверная головка Jiaxing Shengbang, сервопривод переменного тока, электронное перемещение, Siemens HMI. Для линий со скоростью выше 5000 м/мин или где денье CV является основным показателем качества, лучшим выбором будет модернизация до индивидуальной револьверной головки, разработанной Jiaxing Shengbang.

Приступим к установке, вводу в эксплуатацию и ежедневной эксплуатации намоточного устройства

Правильная установка напрямую влияет на качество намотки в долгосрочной перспективе. При вводе в эксплуатацию выполните следующие действия:

1. Выравнивание — Используйте прецизионный уровень (точность ≤0,02 мм/м), чтобы убедиться в горизонтальности оси шпинделя. Наклон более 0,05 мм/м приведет к осевой миграции нитей и образованию конических упаковок.

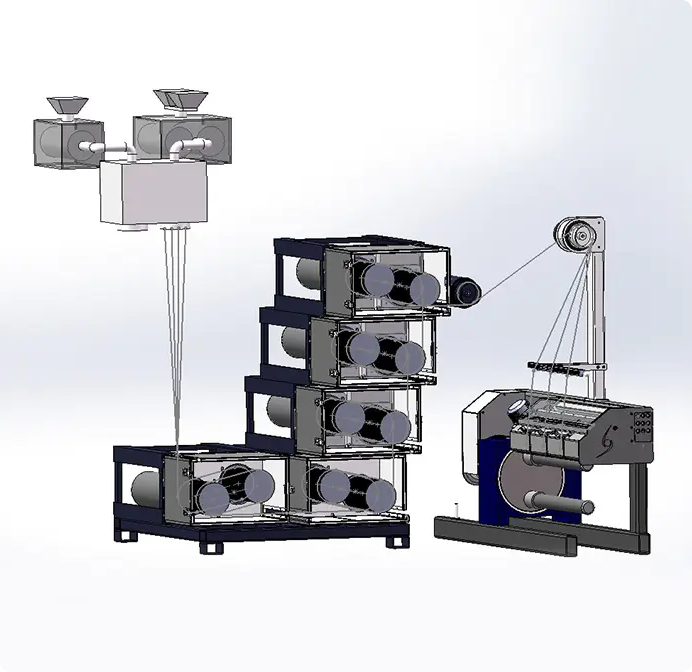

2. Выравнивание с годеками — Путь нити от последней пряжки до траверсной направляющей должен входить в намоточную машину под углом 0° ± 0,5° в траверсной плоскости. Несоосность приводит к нарастанию кромок.
3. Первоначальная калибровка натяжения — Загрузите пустую шпульку, запустите шпиндель на скорости 50 % от заданной и сравните показания тензодатчика с калиброванным измерителем натяжения, установленным в линию. Регулируйте усиление сервопривода до тех пор, пока два показания не совпадут в стандартном диапазоне.
4. Тест цикла спуска — Выполните определенное количество циклов автоматического снятия (например, 10) без нити перед заправкой нити. Проверьте время индексации револьверной головки и то, что улавливающее лезвие четко входит в зацепление при каждом цикле.
5. Параметры первого производственного цикла — Старт на 80% от целевой скорости. Установите давление контактного ролика на 12–15 Н для POY или 8–10 Н для спандекса . Увеличивайте скорость с шагом 5%, отслеживая показания натяжения и геометрию упаковки.

Рекомендации по ежедневной эксплуатации

• Ежедневно проверяйте износ направляющей траверсы; замените, когда глубина канавки превышает порог безопасности, чтобы предотвратить задиры пряжи.
• Проверяйте журналы тенденций напряжения HMI в начале каждой смены; отклонения, превышающие порог безопасности от базовой линии, указывают на проблему с подшипником, ремнем или направляющей, требующую расследования, прежде чем они приведут к поломке концов.
• Содержите поверхность контактного ролика в чистоте; регулярно применяйте сжатый воздух для удаления остатков мух и финишной обработки (например, каждые 2 часа или около того) на линиях с высокой плотностью.

Техническое обслуживание, обслуживание и устранение неполадок

Структурированный график технического обслуживания — это единственный наиболее экономичный способ продлить срок службы намоточного устройства. Jiaxing Shengbang рекомендует следующие интервалы времени, основываясь на полевых данных более чем 1000 установленных устройств:

План планового обслуживания

• Ежедневно: Очистить канавку траверсы; проверить показания напряжения; проверить ход съемного рычага.
• Еженедельно: Смазать подшипники шпинделя (веретенное масло ISO VG 32, по 0,5 мл на шпиндель); проверить натяжение ремня на приводе контактных роликов; очистите экран ЧМИ и проверьте журнал сигналов тревоги.
• Ежемесячно: Полная проверка биения шпинделя (макс. допуск: 0,008 мм TIR); болты запирания башни с проверкой крутящего момента; сверить параметры сервопривода с записью ввода в эксплуатацию.
• Ежегодно: Замените подшипники шпинделя (авторизованы немецкой ESKY и изготовлены Jiaxing Shengbang); восстановить кулачковый механизм траверсы; провести полную проверку электрической изоляции серводвигателей.

Распространенные неисправности и решения

• Ленточная намотка (наложение катушки) — Причина: передаточное число заблокировано около целого числа. Решение: активировать программный параметр антипаттернности (шаговой точности); отрегулируйте скорость перемещения на ±0,3%.
• Наращивание краев на упаковке — Причина: перекос направляющей или изношенная канавка траверсы. Решение: заново выровнять путь резьбы; замените направляющую траверсы, если глубина канавки превышает 0,15 мм.
• Поиск напряжения (колеблющееся показание напряжения) — Причина: слишком высокий коэффициент усиления сервопривода или износ контактного роликоподшипника. Решение: уменьшить P-усиление на 10%; измерить биение контактных роликов; замените подшипник, если биение превышает 0,02 мм.

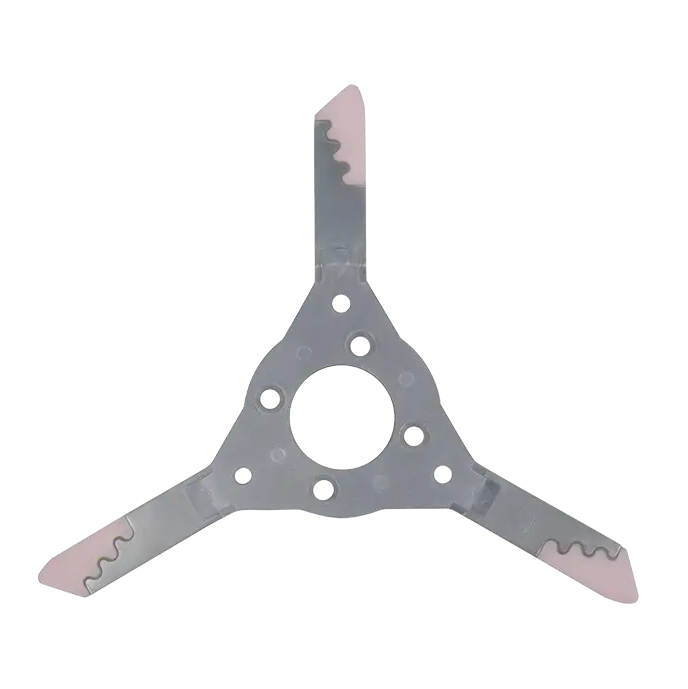

• Сбой при снятии/пропущенная передача — Причина: износ улавливающего лезвия или низкая скорость индексации револьверной головки. Решение: заменить лезвие; убедитесь, что гидравлическое или серводавление соответствует техническим характеристикам (обычно ≥6 бар для гидравлических систем).
• Конические пакеты — Причина: наклон шпинделя или неравномерное прижимное давление. Решение: выровнять шпиндель; проверьте равномерность давления контактных роликов по ширине упаковки с помощью калиброванного силомера.

Растения следуют рекомендованному графику Цзясина Шэнбана среднее время наработки на отказ (MTBF) более 14 000 часов работы на намоточных машинах серии SB-TW — примерно 19 месяцев непрерывной работы в три смены до любого незапланированного простоя.

Влияние приемно-намоточных машин на эффективность производства и стоимость

Финансовое обоснование современной автоматической намоточной машины основано на четырех измеримых рычагах:

• Сокращение рабочей силы: Для линии POY на 96 позиций с ручным съемом требуется 6 съемников в смену (3 смены = 18 штатных сотрудников). Автоматическая приемная намоточная машина сокращает это число до 2 человек в смену (6 FTE). экономия примерно 180 000–320 000 долларов США в год в зависимости от местных ставок заработной платы.
• Сокращение отходов, связанных с поломкой концов: Снижение скорости обрыва концов на 1% на 48-позиционной линии FDY, работающей со скоростью 4000 м/мин, экономит примерно 720 кг готовой пряжи в день — при цене 3,50 долларов США/кг, т.е. Возвращено 920 000 долларов США в год .
• Улучшение выхода первого сорта: Более строгий контроль натяжения значительно повышает качество упаковки высшего качества, может значительно сократить объем переизмельчения и улучшить показатели приемлемости для клиентов.
• Более быстрый цикл съема: Автоматический съем за 2 секунды по сравнению с ручным съемом за 45 секунд сокращает время простоя каждой позиции на 96 %, обеспечивая дополнительные 0,4–0,8 % эффективного времени безотказной работы линии.

В совокупности эти улучшения обычно обеспечивают полный срок окупаемости 12–24 месяца на автоматической намоточной машине Jiaxing Shengbang принимаются инвестиции в намоточную машину в зависимости от масштаба линии и текущей базовой производительности.

Тенденции отрасли и будущие разработки

В период 2025–2028 гг. в проектировании намоточных машин будут меняться четыре технологических направления:

• Скорость выше 7000 м/мин — Процессы FDY нового поколения нацелены на скорость 7500 м/мин. Для этого необходимы аэростатические подшипники шпинделя, траверсы из углеродного волокна и активное гашение вибраций в конструкции башни. Jiaxing Shengbang в настоящее время проводит полевые испытания своего прототипа SB-TW7 на партнерских предприятиях.
• Встроенный мониторинг качества — Лазерные датчики диаметра упаковки и обнаружение аномалий натяжения с помощью искусственного интеллекта становятся стандартом. SB-TW6 компании Jiaxing Shengbang уже поддерживает экспорт данных OPC-UA для интеграции с качественными платформами MES и AI.
• Энергоэффективность — Рекуперативные сервоприводы рекуперируют энергию торможения на этапах замедления. На высокоскоростных автоматических намоточных устройствах это позволяет снизить энергопотребление на шпиндель на 8–12 % по сравнению с обычными приводами.
• Компактные многоконечные намотчики — Спрос на 12- и 16-концевые намоточные устройства на специализированных линиях узкой ширины растет благодаря производителям пряжи для укрепления оптических кабелей и ультратонкого микроволокна.

Часто задаваемые вопросы (FAQ)

В1: В чем разница между намоточной машиной и обычной перемоточной машиной?

Приемная намоточная машина является частью процесса прядения и должна принимать пряжу непосредственно из фильеры на скорости линии без остановки. Обычная перемоточная машина обрабатывает уже сформированные пакеты в автономном режиме, на более низких и регулируемых скоростях. Требования к натяжению, скорости и съему принципиально разные: приемная намотка должна надежно работать на скорости 2000–6000 м/мин в условиях непрерывного производства.

Вопрос 2: Как контролировать натяжение, чтобы предотвратить намотку ленты (наложение катушки)?

Намотка ленты происходит, когда коэффициент поперечного сечения равен или близко приближается к рациональной дроби, в результате чего последовательные слои приземляются на одну и ту же спираль. Решением является алгоритм ступенчатой ​​точности (или предотвращения образования шаблонов), который постоянно изменяет коэффициент скорости перемещения на небольшую величину (обычно ±0,1–0,5%), чтобы предотвратить наложение катушек. На Jiaxing Shengbang можно использовать намоточные устройства, это настраиваемый параметр в HMI; Рекомендуемый диапазон дизеринга для стандартного POY составляет ±0,25%.

В3: Сколько времени занимает установка и ввод в эксплуатацию и доступна ли поддержка на месте?

Стандартная установка намоточной машины с 8 шпинделями, включая выравнивание, прокладку кабелей и производственную проверку, занимает как минимум 3–5 рабочих дней. Jiaxing Shengbang отправляет заводских инженеров для ввода в эксплуатацию на месте в материковом Китае; Зарубежные установки поддерживаются авторизованными местными сервисными партнерами в Юго-Восточной Азии, Южной Азии и Турции.

Вопрос 4: Может ли одна и та же намоточная машина работать как POY, так и FDY?

В принципе, одна и та же аппаратная платформа может наматывать оба типа пряжи, но при переключении продуктов необходимо повторно параметризовать заданное значение натяжения, давление контактных валков и угол перемещения. Jiaxing Shengbang предлагает хранение рецептов (до 50 названных программ продуктов) на своем HMI, что позволяет одной машине легко переключаться между программами POY и FDY при условии совместимости диапазона скоростей.

В5: какое время выполнения запасных частей?

Jiaxing Shengbang предоставляет 2-летнюю гарантию на запасные части для всех текущих моделей. Быстроизнашивающиеся детали (вилка переключения передач, направляющие траверсы, патроны, подшипники) имеются на складе и могут быть отправлены в течение той же недели. Комплекты подшипников шпинделя и модули сервопривода обычно доставляются по всему миру в течение 5–7 рабочих дней.

Заключение

Выбор подходящей намоточной машины является одним из наиболее важных решений, принимаемых производителем волокна. Выбор между типами намоточных машин, номинальной скоростью и уровнем автоматизации напрямую определяет стоимость рабочей силы, скорость обрыва концов, выход высококачественной пряжи и, в конечном итоге, рентабельность каждого килограмма произведенной пряжи.

Компания Jiaxing Shengbang Mechanical Equipment Co., Ltd. предлагает полный спектр автоматических намоточных машин — от начального уровня для линий POY до высокоскоростных платформ для FDY — подкрепленных документированными данными о производительности на местах, поддержкой при вводе в эксплуатацию на месте и гарантированной цепочкой поставок запасных частей.

Независимо от того, выбираете ли вы новую прядильную линию, модернизируете устаревшее намоточное оборудование или устраняете хронические проблемы с качеством на существующей установке, техническая группа Jiaxing Shengbang может предоставить подробное предложение, соответствующее вашему конкретному типу волокна, скорости линии и целям автоматизации.

Свяжитесь с компанией Jiaxing Shengbang Mechanical Equipment Co., Ltd. чтобы запросить консультацию по выбору намоточного устройства, подробный технический паспорт или договоренность о посещении завода. Посетите официальный веб-сайт или обратитесь напрямую к инженерам по продажам, чтобы обсудить ваши производственные требования и получить индивидуальные рекомендации по приемной намотке.
