Динамический смеситель расплава: принцип работы, типы и руководство по выбору

А динамический смеситель расплава является наиболее эффективным решением для достижения однородного смешивания расплавов полимеров на линиях прядения химического волокна и обработки пластмасс. В отличие от статических альтернатив, в нем используется вращающийся элемент с приводом от двигателя, который активно срезает и распределяет расплав, доставляя превосходная однородность смешивания даже при высоких перепадах вязкости . Для производителей, интегрирующих маточную смесь непосредственно в процесс прядения, это устраняет необходимость предварительного смешивания и позволяет дозировать краситель или добавки в реальном времени с стабильными результатами на каждом положении фильеры.

В этой статье рассказывается о том, как работает динамический смеситель расплава, его технические характеристики, его сравнение со статическими смесителями, для каких применений он служит и как выбрать правильную конфигурацию для ваших производственных требований.

Что такое динамический смеситель расплава и как он работает

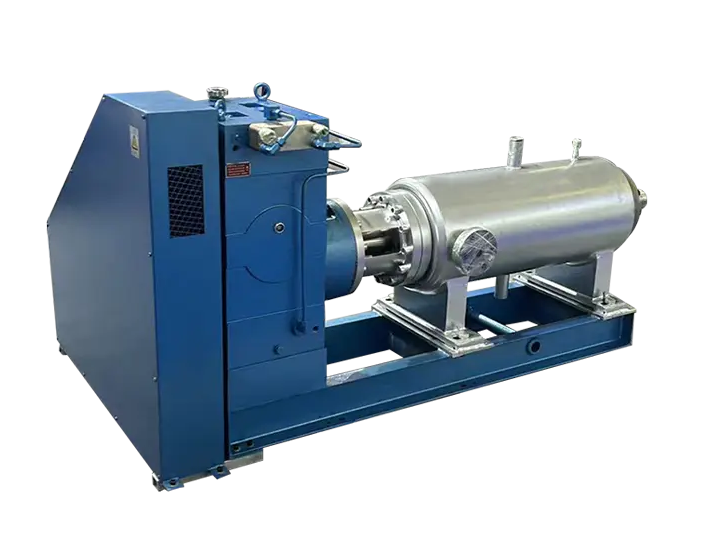

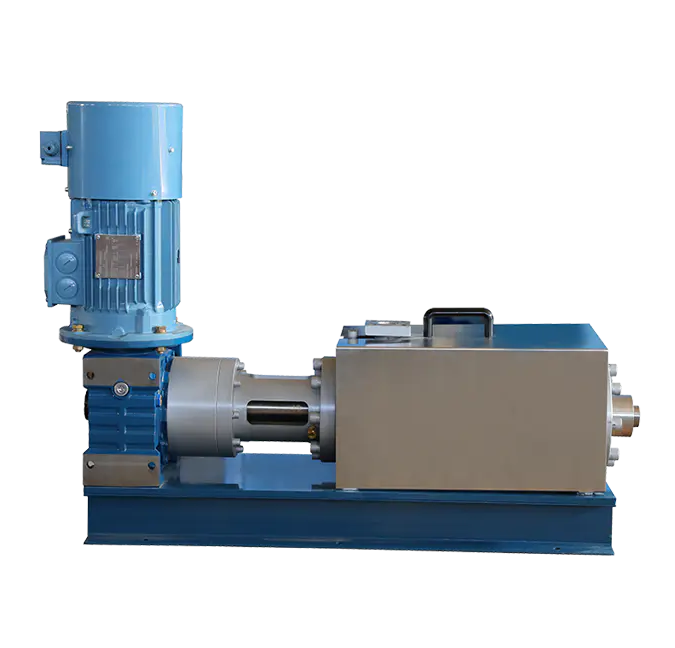

А dynamic melt mixer is a powered inline mixing device installed directly within the polymer melt flow path — typically between the extruder and the spinning pump. It consists of a heated chamber housing a rotating mixing rotor driven by an external motor. As the melt passes through, the rotor generates repeated shear, elongation, and distributive flow patterns that break up concentration gradients and create a molecularly uniform blend.

Основной принцип работы основан на трех одновременных механизмах:

• Распределительное смешивание — ротор разделяет и объединяет потоки расплава для равномерного распределения частиц добавки или маточной смеси по поперечному сечению.
• Дисперсионное смешивание — высокие сдвиговые усилия в зазоре ротор-статор разрушают агломераты пигмента или функциональной добавки на мелкие стабильные дисперсии.
• Термическая гомогенизация — активный поток предотвращает термическое расслоение, обеспечивая равномерную температуру расплава, поступающего на каждую прядильную позицию.

Скорость вращения регулируется независимо (обычно до 50 об/мин), что позволяет операторам настраивать интенсивность смешивания без изменения настроек экструдера или дозирующего насоса. Такое независимое управление является решающим преимуществом на линиях прямого прядения, где производительность расплава должна оставаться постоянной.

Технические характеристики и варианты конфигурации

Динамические смесители расплава доступны в широком диапазоне размеров и номинальных значений давления для соответствия различным масштабам производства. В следующей таблице приведены стандартные параметры конфигурации:

Модели самого широкого диаметра (250–300 мм) подходят для крупномасштабных линий POY или FDY, обрабатывающих десятки тонн в день, а компактные модели диаметром 25–50 мм обычно используются в пилотных прядильных машинах или в установках для исследования и разработки специальных волокон. Номинальные значения давления должны соответствовать входному давлению нижестоящего прядильного насоса. — занижение этого параметра является распространенной причиной ухудшения качества уплотнения и незапланированных простоев.

Динамический и статический смеситель расплава: ключевые различия

В линиях расплава полимеров используются как динамические, так и статические смесители, но они служат разным целям. Понимание этого различия помогает инженерам избежать недостаточной спецификации оборудования для выполнения сложных задач по добавлению маточной смеси.

При прямом формовании, когда концентрат маточной смеси (обычно дозируемый в количестве 2–5% от основного потока полимера) необходимо смешивать с расплавом высоковязкого ПЭТ или ПА, Статический смеситель сам по себе не может надежно обеспечить отклонение цвета ΔE ниже 0,5, которое требуется для тканей, требующих особого окрашивания. . Динамический смеситель расплава закрывает этот пробел, создавая достаточный сдвиг независимо от колебаний производительности.

Основные применения в переработке химических волокон и пластмасс

Динамический смеситель расплава — это универсальное оборудование, используемое в различных процессах переработки полимеров. Его наиболее требовательным и дорогостоящим применением является прямое прядение из расплава с поточным добавлением маточной смеси, но он также находит применение в более широком промышленном контексте.

Прямое прядение из расплава с добавлением маточной смеси

В этой установке экструдер с боковым потоком плавит цветную или функциональную маточную смесь и впрыскивает ее в основную трубу плавления ПЭТ, ПА или ПП. Затем динамический смеситель гомогенизирует объединенный поток, прежде чем он достигнет вращающейся балки. Это исключает необходимость окрашивания стружки или предварительного смешивания стружки, снижает сложность инвентаризации сырья и обеспечивает быструю смену цвета — важное преимущество при производстве коротких тиражей специальной пряжи.

Производственные линии для Филаментная пряжа FDY, POY и HOY все выигрывают от такого подхода. Стабильные цветовые характеристики всех фильер в многопозиционном луче полностью зависят от способности смесителя поддерживать равномерную концентрацию от первой до последней упаковки фильер.

Производство функциональных волокон

Функциональные добавки, такие как антипирены, УФ-стабилизаторы, антибактериальные вещества и наполнители, поглощающие ИК-излучение, все чаще вводятся на стадии прядения, а не на отдельной стадии составления рецептуры. Они часто имеют значительные различия в вязкости и плотности по сравнению с базовым полимером , что делает необходимым активное смешивание. Динамический смеситель расплава обеспечивает соответствие дисперсии добавки порогу, необходимому для стабильных функциональных характеристик — например, равномерное распределение TiO2 для контролируемого блеска волокна или постоянную загрузку антимикробного агента для текстиля медицинского назначения.

Экструзия пленки и обработка чернил

Помимо прядения волокна, динамические смесители расплава используются на линиях по производству пленки (например, БОПП, БОПЭТ), где равномерное распределение пигмента по ширине пленки имеет решающее значение для оптического качества. Составы чернил с высоким содержанием пигментов также выигрывают от дисперсионного сдвига, который обеспечивает динамический смеситель, особенно при переключении между партиями цвета с минимальными отходами на промывку.

Как правильно выбрать динамический смеситель расплава для вашей линии

Выбор динамического смесителя расплава предполагает соответствие пяти ключевых параметров условиям вашего процесса. Увеличение размеров приводит к ненужной механической сложности и потреблению энергии; занижение размера ухудшает качество смешивания и может привести к повреждению уплотнения.

1. Пропускная способность: Выберите модель, номинальная мощность которой соответствует максимальной производительности вашей плавильной линии. Для многопозиционных прядильных балок учитывайте общий поток расплава из всех положений фильеры, а не только из одного.
2. Рабочее давление: Измерьте давление расплава на входе в смеситель при нормальных и пиковых производственных условиях. Выбирайте номинальное давление как минимум на 20 % выше максимального рабочего давления, чтобы обеспечить целостность уплотнения в течение многих лет непрерывной эксплуатации.
3. Тип полимера и вязкость: Расплавы с высокой вязкостью (например, ПЭТ с высоким IV для технической пряжи) требуют большего диаметра ротора и более высокой мощности привода. Расплавы с низкой вязкостью, такие как нейлон 6, при температуре обработки могут позволить использовать конфигурации меньшего размера.
4. Метод нагрева: Электрический обогрев проще в установке и подходит для большинства стандартных оптоволоконных линий. Масляный нагрев обеспечивает более равномерное распределение температуры по корпусу смесителя и предпочтителен при переработке термочувствительных полимеров или когда требуется точный контроль температуры расплава (±1°C или выше).
5. Пропорции добавления маточной смеси: Более высокие коэффициенты добавления (более 5%) или маточные смеси с большой разницей вязкости по сравнению с базовым полимером требуют более интенсивного перемешивания — отдайте предпочтение моделям большего диаметра и более высокой скорости вращения.

А useful selection checkpoint: if your masterbatch addition stream is less than 3% of main melt flow and the polymer pair has similar viscosity, a mid-range diameter unit at moderate rotation speed will typically suffice. If you are dosing functional additives above 5% or blending incompatible polymer grades, выберите следующий больший класс диаметра и убедитесь, что мощность привода может выдерживать непрерывную работу при 70–80 % максимального крутящего момента. .

Рекомендации по установке, эксплуатации и техническому обслуживанию

Правильная установка и регулярное техническое обслуживание напрямую определяют срок службы и производительность динамического смесителя расплава. На большинстве линий расплава промышленных полимеров применяются следующие методы:

Рекомендации по установке

• Расположите миксер как можно ближе к точке ввода маточной смеси, чтобы свести к минимуму длину несмешанного потока перед центрифугирующим насосом.
• Убедитесь, что зона нагрева смесителя соответствует технологической температуре прилегающей расплавильной трубы — скачки температуры более 5°C могут вызвать локальные изменения вязкости, которые снижают эффективность смешивания.
• Установите приводной блок с виброизоляцией, чтобы предотвратить передачу механического шума в поток расплава или конструкцию прядильной балки.
• Убедитесь, что все фланцевые соединения рассчитаны на выбранный класс давления и что материалы прокладок совместимы с полимером и температурой обработки.

Процедура запуска и остановки

• Аlways bring the mixer body to full process temperature before starting the drive motor. Starting rotation in cold, high-viscosity melt risks overloading the drive and damaging rotor seals.
• Постепенно увеличивайте скорость вращения во время запуска — избегайте быстрого перехода к рабочей скорости, поскольку это может привести к скачкам давления на входе.
• Во время плановых остановов снижайте скорость вращения перед прекращением потока расплава, чтобы избежать застревания несмешанного материала в камере.

Точки планового обслуживания

• Механические уплотнения: Проверяйте при каждой плановой остановке технического обслуживания (обычно каждые 3–6 месяцев при непрерывной работе). Износ уплотнений является наиболее распространенным видом неисправности, и его ускоряют абразивные пигменты или наполнители.
• Зазор ротора: Проверьте соответствие зазора между ротором и стенкой статора исходной спецификации — чрезмерный износ снижает скорость сдвига и качество смешивания, не вызывая очевидных сигналов тревоги.
• Система отопления: Для агрегатов с масляным обогревом проверяйте качество масла и скорость потока ежеквартально. Деградация масла-теплоносителя снижает однородность температуры и может вызвать локальную деградацию полимера.
• Система привода: Проверяйте масло в коробке передач, выравнивание муфты и потребляемый ток двигателя при каждом плановом техническом обслуживании. Устойчивое увеличение тока двигателя при постоянных условиях процесса обычно сигнализирует о повышенной вязкости расплава или механической проблеме в узле ротора.

Производственные преимущества использования динамического смесителя расплава

Для производителей прядильного оборудования, которые исторически полагались на предварительно окрашенную щепу или последующее смешивание, переход на динамический смеситель расплава в конфигурации прямого прядения обеспечивает измеримые улучшения производительности и качества:

• Уменьшение запасов сырья: Нет необходимости хранить широкий ассортимент предварительно окрашенных фишек. Одна натуральная крошка плюс ряд концентратов маточной смеси покрывает один и тот же портфель красок с гораздо меньшим оборотным капиталом, связанным с запасами.
• Более быстрая смена цвета: Для переключения с одного цвета на другой требуется только промывка линии дозирования маточной смеси и смесителя, а не продувка большого экструдера, загруженного цветной стружкой. Время переналадки может сократиться с нескольких часов до менее 30 минут в хорошо оптимизированных системах.
• Постоянное качество пряжи: Однородный состав расплава, поступающий в каждый пакет фильер, гарантирует, что диаметр, прочность и цвет нити соответствуют техническим требованиям по всей ширине многопозиционной балки, что снижает вероятность брака некондиционных бобин.
• Гибкость для разработки функциональных волокон: Аdding new performance additives requires only introducing a new masterbatch stream, without reformulating the base chip or retooling the main extruder.
• Более низкие затраты энергии на килограмм: Устранение отдельного этапа компаундирования исключает один полный цикл нагрева-охлаждения-нагревания из истории обработки полимера, снижая общее потребление энергии и ограничивая термическое разложение полимерных цепей.

Компании, поставляющие товары на рынки быстрой моды и технического текстиля, где гибкость цвета и короткие сроки поставки являются конкурентными требованиями, сообщают, что возможность менять цвет в середине производства без остановки прядильной линии является решающее оперативное преимущество это оправдывает капиталовложения в оборудование для динамического смешивания расплава.

Часто задаваемые вопросы о динамических смесителях расплава

Может ли динамический смеситель расплава работать с абразивными добавками, такими как TiO2 или керамическими наполнителями?

Да, но материалы ротора и камеры должны быть выбраны соответствующим образом. Для неорганических пигментов и минеральных наполнителей с твердостью выше 5 по шкале Мооса рекомендуется использовать закаленные стальные сплавы или поверхности с керамическим покрытием для зон контакта ротора и статора. Ожидайте более коротких интервалов обслуживания уплотнений по сравнению с операциями с обычным пигментом — планируйте проверку механического уплотнения каждые 2–3 месяца, а не 6.

Подходит ли динамический смеситель расплава для прядения двухкомпонентного волокна?

Для двухкомпонентного прядения, когда два потока полимера должны оставаться разделенными до тех пор, пока не появится фильера (оболочка-сердечник, расположенные рядом), динамический смеситель устанавливается на каждый отдельный поток, а не на объединенный поток. Это обеспечивает внутреннюю гомогенность каждого компонента до того, как он достигнет двухкомпонентной распределительной пластины. Смешивание двух потоков перед фильерой противоречит цели двухкомпонентной структуры.

Как скорость вращения влияет на качество волокна?

Более высокая скорость вращения увеличивает интенсивность сдвига и улучшает распределительное перемешивание, но чрезмерный сдвиг на чувствительных к сдвигу полимерах (например, некоторых сортах нейлона или ПЭТ с высоким IV) может вызвать деградацию молекулярной массы или разрыв цепи. Для каждой системы полимер-добавка существует оптимальное окно скорости вращения, при котором однородность смешивания максимизируется без измеримого падения вязкости. Обычно это устанавливается во время ввода в эксплуатацию путем измерения индекса текучести расплава или вязкости при различных скоростях мешалки.

Каково типичное время пребывания в динамическом смесителе расплава?

Время пребывания зависит от объема камеры и пропускной способности, но оно намеренно остается коротким — обычно от нескольких секунд до менее минуты — во избежание термической деградации. Динамический смеситель за секунды достигает того, для чего статическому смесителю потребовались бы гораздо более длинные пути потока. , что делает его гораздо более компактным для выполнения эквивалентных задач по смешиванию. Это короткое время пребывания также ограничивает накопление тепловой истории на термочувствительных полимерах.
