Являются ли валики Годе незамеченными героями, стоящими за эффективностью современного текста?

Введение: тихая сила, движущая текстильной промышленностью

В сложном оборудовании современного текстильного производства, где каждый компонент должен синхронизироваться, чтобы соответствовать требованиям массового производства и точного качества, немногие элементы работают с таким заниженным значением, как Годе ролики . Их гладкая цилиндрическая форма скрывает сложность, которая делает их незаменимыми: это не просто механические детали, а точно настроенные системы, которые устраняют разрыв между необработанным полимером и готовым волокном. Разработанный для выполнения таких деликатных задач, как точная настройка натяжения нити в микронном масштабе, столь же важных, как регулирование теплопередачи с точностью до долей градуса, и столь же фундаментальных, как сохранение структурной согласованности на протяжении нескольких километров нити. Годе ролики являются краеугольным камнем производства синтетической пряжи и волокон.

Несмотря на их низкую значимость в отраслевом дискурсе, Годе ролики действуют как тихие проводники в оркестровке обработки нитей. Они определяют точный момент, когда расплавленный полимер затвердевает в стабильное волокно, точное натяжение, необходимое для растягивания этого волокна в высокопрочную пряжу без разрыва, а также тонкие термические сигналы, которые придают текстурированным нитям окончательную, функциональную форму. В этом руководстве рассматривается их эволюция от скромных механических вспомогательных устройств до интеллектуальных центров управления, исследуются их разнообразные конфигурации, анализируется механика их работы и рассматривается их роль в будущем текстильных инноваций, показывая, как эти скромные компоненты лежат в основе эффективности и качества современного текстильного производства.

Что такое ролики Godet?

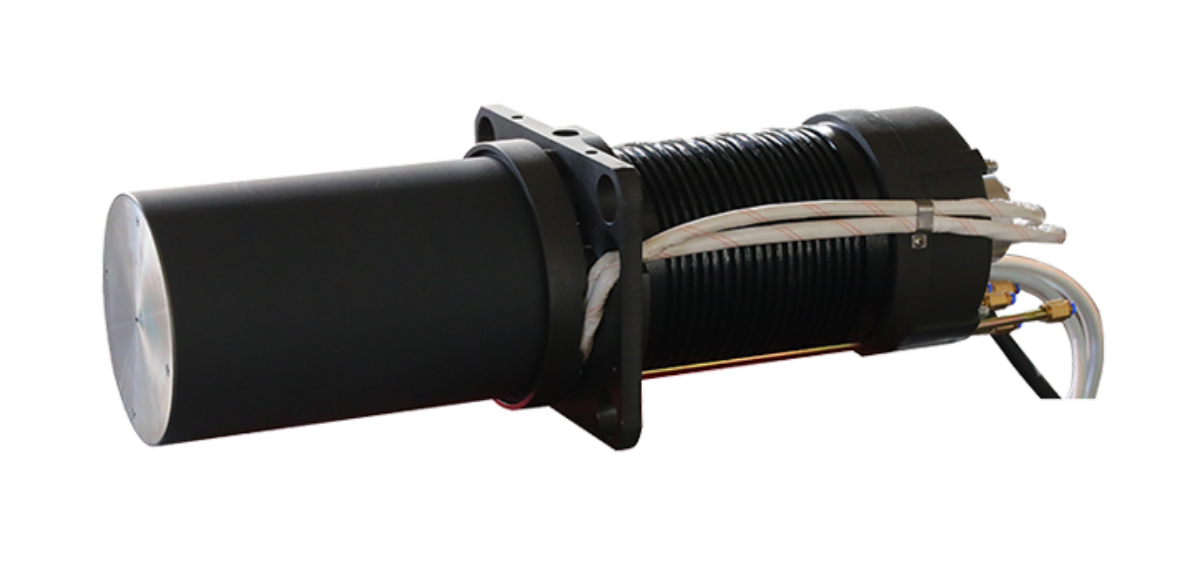

Годе ролики представляют собой прецизионные цилиндрические устройства, предназначенные для выполнения набора важнейших функций в текстильном производстве на основе нитей: направления тонких нитей по производственным путям, растягивания волокон для улучшения их механических свойств, применения контролируемого тепла для закрепления полимерных структур или охлаждения расплавленных нитей для фиксации их морфологии. Хотя их базовая форма предполагает простоту, их конструкция представляет собой подвиг инженерной мысли: каждый аспект, от материала сердцевины ролика до текстуры его поверхности, оптимизирован для взаимодействия с нитями таким образом, чтобы обеспечить баланс между защитой, контролем и производительностью.

В зависимости от конкретного этапа производства, Годе ролик может быть поставлена задача:

• Передача точной тепловой энергии полимерным цепям, обеспечение их выравнивания и стабилизации во время термофиксации — процесса, который напрямую влияет на устойчивость волокна к усадке и стабильность размеров.
• Быстрое охлаждение расплавленных нитей, выдавливаемых из фильеры, — этап, который определяет скорость кристаллизации и, следовательно, прочность и эластичность волокна.
• Поддержание постоянной скорости вращения для достижения равномерности рисунок — процесс механического растяжения, который утончает волокно, выравнивает его молекулярную структуру и повышает его прочность.
• Предотвращение проскальзывания или повреждения чувствительных нитей, вызванных трением, таких как микроволокна или высокоэффективные арамиды, где даже незначительное истирание может поставить под угрозу функциональность.

Без Годе ролики , текстильная промышленность будет изо всех сил пытаться соответствовать строгим стандартам современного применения — от сверхпрочных волокон, используемых в аэрокосмической отрасли, до мягких, прочных нитей в повседневной одежде. Их способность сочетать механическую точность с терморегулированием делает их незаменимыми в достижении единообразия и надежности, требуемых сегодняшними рынками.

Эволюция роликов Godet: от пассивного к интеллектуальному

История Годе ролики переплетается с ростом производства синтетических волокон в начале 20 века. Когда в 1930-х годах нейлон впервые произвел революцию в текстильной промышленности, ролики были примитивными по сегодняшним меркам — простые металлические цилиндры, используемые исключительно для направления волокон через машины. У них не было нагревательных элементов, обработки поверхности или контроля скорости, что ограничивало их роль основной транспортировкой материалов. Однако, когда в середине 20-го века промышленность расширилась и начала производить полиэстер, полипропилен и другие синтетические материалы, стала очевидной необходимость более строгого контроля над свойствами волокон.

1960-е и 1970-е годы стали поворотным моментом: производители начали интегрировать системы нагрева в ролики, чтобы обеспечить настройка тепла , процесс, критически важный для стабилизации полиэфирных волокон. К 1980-м годам были внедрены поверхностные покрытия — сначала твердый хром, а затем керамика — для уменьшения трения и износа, что позволило роликам работать на более высоких скоростях, не повреждая пряжу. В 1990-е годы были внедрены охлаждающие каналы в валках, что стало прорывом в процессах прядения из расплава, где точный контроль температуры во время затвердевания стал необходим.

Сегодня цифровая революция изменила Годе ролики в интеллектуальные компоненты систем Индустрии 4.0. Современные ролики отличаются:

• Встроенные системы ПИД-регулирования (пропорционально-интегрально-производная), которые регулируют температуру и скорость в реальном времени, реагируя на колебания натяжения пряжи или вязкости полимера.
• Встроенные датчики передают данные о скорости вращения, температуре поверхности и вибрации в центральные системы мониторинга, что позволяет проводить профилактическое обслуживание.
• Настраиваемая обработка поверхности, такая как плазменное покрытие с индивидуальными коэффициентами трения, разработанное для конкретных типов пряжи — от грубых промышленных волокон до тонких микроволокон.
• Синхронизированные или отдельные серводвигатели, которые позволяют осуществлять микрорегулировку скорости, что крайне важно для достижения точного результата. коэффициенты вытягивания в производстве высокопроизводительного волокна.

Эта эволюция отражает более широкий переход текстильной промышленности от ручного мастерства к автоматизированной точности. Годе ролики переход от пассивных инструментов к активным контролерам качества и эффективности.

Классификации: типы роликов Godet и их роль

Разнообразие текстильных процессов — от прядения из расплава до текстурирования — требует широкого спектра Годе ролик дизайны, каждый из которых оптимизирован для определенных функций. Выбор правильного типа роликов — это не просто технический выбор, но определяющий фактор качества продукции, скорости производства и количества отходов.

Ролики с подогревом

с подогревом Годе ролики являются «рабочими лошадками» в процессах, требующих термической обработки волокон. Оснащенные катушками электрического сопротивления или каналами для циркуляции теплоносителей (таких как масло или вода), они равномерно распределяют тепло по всей поверхности — часто в диапазоне от 80°C до 200°C, в зависимости от типа полимера. Это тепло имеет решающее значение во время рисунок и текстурирование: например, при производстве полиэстера нагрев волокна до температуры стеклования позволяет его молекулярным цепям перестроиться, уменьшая усадку после производства и повышая стабильность размеров. Современные валки с подогревом имеют многозонный нагрев, при котором разные секции валика могут поддерживать немного разные температуры, чтобы компенсировать изменения толщины пряжи или скорости.

Охлаждающие ролики Godet

На линиях прядения из расплава, где полимеры, такие как полипропилен или нейлон, экструдируются в виде расплавленных нитей, охлаждение Годе ролики незаменимы. Эти ролики содержат внутренние каналы, по которым протекает охлажденная вода или гликоль, быстро снижая температуру нити накала при ее контакте с поверхностью. Скорость охлаждения тщательно контролируется: если она слишком медленная, нить может кристаллизоваться неравномерно, что приведет к образованию слабых мест; слишком быстро, и поверхность может затвердеть раньше внутренней части, вызывая структурные дефекты. Охлаждающие валки особенно важны при производстве пряжи тонкой плотности, где даже незначительные колебания температуры могут привести к нестабильному диаметру.

Ролики с обработанной поверхностью

Поверхность Годе ролик Это его взаимодействие с пряжей, что делает его обработку ключевым фактором производительности. Специализированные покрытия решают конкретные задачи:

• Керамическое покрытие : Керамические покрытия (такие как оксид алюминия или цирконий), наносимые посредством термического напыления или химического осаждения из паровой фазы, обеспечивают исключительную твердость и термостойкость. Они идеально подходят для высокоскоростных применений, где трение и накопление тепла значительны, а также для абразивных волокон, таких как стекло или углерод.
• Плазменное покрытие : Эти покрытия, созданные путем бомбардировки поверхности роликов ионизированными газами, образуют тонкий однородный слой с настраиваемыми фрикционными свойствами. Их часто используют для деликатной пряжи, поскольку они уменьшают истирание, сохраняя при этом достаточное сцепление, чтобы предотвратить проскальзывание.
• Полимерное покрытие : такие материалы, как ПТФЭ (тефлон) или полимеры на основе силикона, обеспечивают антиадгезионную поверхность с низким коэффициентом трения, что делает их подходящими для пряжи, склонной к слипанию, например, с высоким содержанием пластификаторов.

Гладкие и рифленые поверхности

Текстура Годе ролик поверхность адаптирована к ее роли в производственной линии:

• Гладкие ролики : Их полированная поверхность обеспечивает равномерный контакт с пряжей, максимизируя теплопередачу во время рисунок или режим нагрева. Они предпочтительны для процессов, где постоянная термическая обработка имеет решающее значение, например, при производстве оптических волокон или прецизионных пленок.
• Рифленые ролики : эти ролики имеют спиральные или круглые канавки, вырезанные на поверхности, что улучшает сцепление за счет увеличения площади контакта с пряжей. Они необходимы на этапах, где натяжение критично, например, при подаче пряжи на намоточные машины или поддержании выравнивания в процессах с несколькими нитями, где проскальзывание может привести к неравномерному натяжению или поломке. Однако канавки должны быть точно обработаны, чтобы избежать создания локальных точек напряжения, которые могут повредить пряжу.

Таблица 1. Функциональное сравнение типов роликов Godet

Выбор материала: не просто оболочка

Основной материал А. Годе ролик определяет его теплопроводность, вес, долговечность и стоимость — факторы, которые напрямую влияют на его производительность в конкретных приложениях. Производители должны сбалансировать эти свойства, чтобы они соответствовали требованиям производственного процесса.

• Нержавеющая сталь : Рабочая лошадка роликовых материалов — нержавеющая сталь (обычно марки 304 или 316) — обеспечивает баланс прочности, коррозионной стойкости и умеренной теплопроводности. Его жесткость делает его идеальным для применений с высоким крутящим моментом, таких как привод больших валков при производстве промышленной пряжи. Хотя он тяжелее алюминия, он обеспечивает стабильную основу для поверхностных покрытий, что делает его универсальным для многих процессов.
• Алюминий : Алюминий, ценимый за свой легкий вес и высокую теплопроводность, часто используется в роликах, требующих быстрого нагрева или охлаждения. Его малая масса позволяет быстрее регулировать скорость, что является важной особенностью в процессах, где коэффициенты вытягивания часто меняйте. Однако алюминий мягче стали, поэтому его почти всегда покрывают керамикой или полимерами для повышения износостойкости.
• Керамика : Усовершенствованная керамика, такая как нитрид кремния или оксид алюминия, превосходно работает в экстремальных условиях. Они обладают исключительной износостойкостью даже при высоких температурах (до 1000°C для некоторых составов), что делает их идеальными для высокоскоростных абразивных применений, таких как обработка углеродного волокна или стекловолокна, где трение и тепло интенсивны. Керамика также имеет низкую теплопроводность, что может быть преимуществом при охлаждении роликов, поскольку предотвращает утечку тепла в сердцевину ролика.

Новые материалы, такие как композиты из углеродного волокна, тестируются для роликов нового поколения. Эти материалы сочетают в себе легкость алюминия с прочностью стали, предлагая потенциал энергоэффективности и более быстрое время отклика, хотя их высокая стоимость в настоящее время ограничивает их специализированное применение.

Таблица 2: Характеристики материала роликов Godet

Ключевые компоненты и операционная динамика

А Годе ролик Это больше, чем цилиндр — это система взаимосвязанных компонентов, каждый из которых вносит свой вклад в управление свойствами пряжи. Понимание этих компонентов и их взаимодействия является ключом к оптимизации производительности.

Системы привода

Механизм, который приводит в действие Годе ролики напрямую влияет на их точность. Доминируют две основные конфигурации:

• Независимые приводы : Каждый ролик приводится в движение собственным серводвигателем, оснащенным энкодерами высокого разрешения для контроля скорости вращения и крутящего момента. Эта установка позволяет точно контролировать скорость отдельных роликов, обеспечивая динамическую регулировку коэффициенты вытягивания — критично в таких процессах, как текстурирование, где натяжение пряжи должно меняться на определенных этапах. Независимые приводы являются стандартными для высокопроизводительных линий, например, для производства технических волокон, где даже незначительные изменения скорости могут поставить под угрозу качество.
• Синхронизированные приводы : Несколько роликов используют один двигатель, соединенный шестернями или ремнями. Хотя они менее гибки, чем независимые системы, они экономически эффективны и надежны для крупномасштабного производства в больших объемах (например, линии по производству штапельного волокна из полиэфира), где коэффициенты вытягивания оставаться постоянным. Современные синхронизированные системы часто включают в себя сцепления, позволяющие незначительно регулировать скорость, балансируя эффективность с базовой адаптируемостью.

Обе системы основаны на обратной связи с обратной связью: датчики постоянно сравнивают фактическую скорость ролика с целевой, регулируя мощность двигателя в реальном времени для поддержания стабильности.

Регулирование температуры

Для нагретых или охлаждаемых валков поддержание одинаковой температуры по всей поверхности имеет первостепенное значение. Современные системы достигают этого за счет:

• Многозонное отопление/охлаждение : Ролики разделены на сегменты, каждый из которых имеет собственный канал нагрева или охлаждения и датчик температуры. Это позволяет выполнить точную настройку, чтобы компенсировать изменения температуры окружающей среды или неравномерное распределение пряжи по ширине валка.
• ПИД-регуляторы : Эти алгоритмы регулируют мощность нагрева или охлаждения на основе разницы между целевой температурой и показаниями в реальном времени, сводя к минимуму перерегулирование и обеспечивая стабильность — часто в пределах ± 1 ° C от заданного значения.
• Теплоизоляция : Покрытие сердцевины роликов изолирующими материалами предотвращает потерю тепла (в нагретых валках) или приток тепла (в охлаждающих валках), снижает потребление энергии и улучшает стабильность температуры.

Несоответствие температуры всего 5°C может привести к значительным изменениям в прочности пряжи или впитываемости красителя, что делает этот компонент критически важным для контроля качества.

Контроль скорости

Скорость вращения Годе ролики определяет, насколько пряжа растягивается во время рисунок — процесс, который превращает слабые и толстые нити в сильные и тонкие. коэффициент вытяжки (отношение скорости нижнего ролика к скорости верхнего ролика) напрямую коррелирует с прочностью волокна: более высокое соотношение дает более прочную и тонкую пряжу, но существует риск разрыва при слишком сильном нажатии.

Чтобы поддерживать точность коэффициент вытяжкиs , современные системы используют:

• Энкодеры высокого разрешения : Эти устройства измеряют вращение роликов с точностью до 0,01% от полной скорости, обеспечивая постоянство разницы скоростей между роликами.
• Тензодатчики : Эти датчики, встроенные в роликовые опоры, обнаруживают изменения натяжения пряжи и запускают регулировку скорости для предотвращения обрыва или провисания.

На высокоскоростных линиях (до 5000 метров в минуту для некоторых синтетических нитей) даже изменение скорости на 0,1% может вызвать серьезные проблемы с качеством, что делает системы контроля скорости стержнем эффективности.

Влияние угла обтекания

Угол, под которым нить соприкасается с Годе ролик — известный как угол охвата — влияет как на теплопередачу, так и на контроль натяжения. Определяемый как часть окружности ролика, контактирующая с пряжей (измеряется в градусах), он является критически важной переменной при проектировании процесса:

• Теплопередача : Больший угол обхвата (например, 180°) увеличивает время, в течение которого пряжа находится в контакте с валиком, улучшая теплопередачу при нагреве или охлаждении. Это полезно для толстой пряжи, которой требуется больше времени для достижения целевой температуры.
• Контроль напряжения : больший угол обхвата также увеличивает трение между пряжей и валиком, улучшая сцепление и уменьшая проскальзывание. Однако чрезмерное трение может привести к повреждению пряжи, особенно деликатных волокон.

Производители оптимизируют углы намотки в зависимости от типа пряжи, скорости валков и целей процесса — часто методом проб и ошибок или компьютерного моделирования — чтобы сбалансировать эффективность и защиту пряжи.

Аpplications of Godet Rollers

Годе ролики представляют собой универсальные инструменты, находящие применение в самых разных областях обработки текстиля и полимеров. Их способность сочетать механический и термический контроль делает их незаменимыми в различных контекстах.

Производство пряжи

При производстве синтетической пряжи Годе ролики участвуют на каждом ключевом этапе:

• Спиннинг расплава : Когда расплавленный полимер выходит из фильеры, он контактирует с охлаждающей Годе ролики которые укрепляют нить, фиксируя ее первоначальную структуру. Скорость этих роликов также определяет начальную толщину волокна (денье).
• Рисование : С подогревом Годе ролики растягивайте затвердевшую нить, выравнивая ее молекулярные цепи для увеличения прочности и уменьшения диаметра. коэффициент вытяжки здесь определяет прочность конечной пряжи.
• Текстурирование : Комбинация нагретых и ненагреваемых валиков придает пряже извитость или объем, повышая ее эластичность и объем, что крайне важно для таких волокон одежды, как полиэстер или нейлон.

Обработка волокна

Помимо традиционной пряжи, Годе ролики позволяют производить специализированные волокна:

• Технические волокна : Для высокоэффективных материалов, таких как арамид (кевлар) или полиэтилен сверхвысокой молекулярной массы (СВМПЭ), точность Годе ролики с керамическим покрытием обеспечивают минимальное трение во время вытяжки, сохраняя исключительную прочность волокна.
• Микроволокна : Для производства волокон толщиной более 1 денье требуются валки со сверхгладкой поверхностью и точным контролем скорости, чтобы избежать поломки. Часто используются валки с плазменным покрытием для уменьшения истирания.

Производство нетканых материалов

В нетканых материалах волокна скреплены, а не сотканы. Годе ролики играют ключевую роль в выравнивании волокон:

• Спанбонд-процессы : валики растягивают и выравнивают расплавленные нити перед их укладкой на полотно, обеспечивая равномерную прочность готовой ткани (например, в одноразовых медицинских халатах).
• Процессы мелтблауна : Высокоскоростной Годе ролики помогают ослабить тонкие волокна, контролируя их диаметр и распределение в таких материалах, как маски-фильтры N95.

Растяжка пленки и листов

Годе ролики не ограничиваются волокнами — они также имеют решающее значение при производстве пластиковых пленок:

• Биаксиальное растяжение : При производстве БОПП (двуосно-ориентированного полипропилена) или ПЭТ-пленки ролики растягивают пленку как в машинном, так и в поперечном направлениях, повышая прозрачность, прочность и барьерные свойства.
• Оптические пленки : для таких применений, как ЖК-дисплеи, ролики с микронной точностью поверхности обеспечивают равномерное растяжение, предотвращая искажения, которые могут снизить качество изображения.

Преимущества в производстве

Интеграция передовых Годе ролики в производственные линии обеспечивает ощутимые преимущества в плане качества, эффективности и устойчивости.

Повышение качества

• Консистенция : Поддерживая точный контроль температуры и скорости, Годе ролики уменьшить колебания прочности, удлинения и диаметра пряжи, что критически важно для таких применений, как автомобильный текстиль, где надежность имеет первостепенное значение.
• Однородность красителя : Однородная структура волокна, достигаемая за счет последовательного
