Динамический миксер против статического миксера: какой подходит для прядения полимера из расплава?

Когда на прядильной линии требуется поточное смешивание расплава — будь то добавление красителя в маточную смесь, смешивание функциональных добавок или гомогенизация многокомпонентного полимера — выбор оборудования сводится к двум принципиально различным подходам: динамический смеситель или статический смеситель. Оба установлены на пути течения расплава между экструдером и фильерой. Оба метода направлены на получение однородного расплава перед его вытягиванием в нить. Но механизм, качество вывода, условия эксплуатации и требования к обслуживанию каждого из них настолько различны, что выбор неправильного типа для вашего приложения приводит к проблемам, которые невозможно исправить в дальнейшем.

В этой статье динамические и статические смесители сравниваются непосредственно по параметрам, которые имеют значение для принятия решений по прядению химического волокна.

Как работает каждый тип микшера

Статический микшер

Статический миксер не содержит движущихся частей. Смешивание достигается путем пропускания расплава через фиксированный ряд спиральных или геометрических элементов внутри трубки. Каждый элемент разделяет и воссоединяет поток расплава, постепенно уменьшая градиенты концентрации с каждым проходом. Энергия для смешивания полностью поступает от давления расплава, создаваемого экструдером или насосом расплава — сам смеситель не выполняет никаких активных действий.

Количество смешивающих элементов определяет интенсивность перемешивания. Большее количество элементов обеспечивает лучшую однородность, но также увеличивает перепад давления на смесителе, который должен компенсироваться насосом или экструдером, расположенными выше по потоку. Это фундаментальное рабочее ограничение статического смешивания: вы не можете повысить производительность смешивания без увеличения перепада давления, и вы не можете уменьшить падение давления, не соглашаясь на более низкое качество смешивания.

Динамический микшер

В динамическом смесителе используется приводной ротор, вращающийся с контролируемой скоростью внутри нагретого корпуса под давлением, для активного сдвига и гомогенизации расплава. Энергия смешивания подается механически приводным двигателем, а не давлением расплава. Это отделяет интенсивность смешивания от падения давления: скорость ротора можно регулировать для изменения производительности смешивания независимо от пропускной способности линии или условий давления на входе.

Подробное объяснение принципов работы динамического микшера и вариантов конфигурации см. Динамический смеситель расплава: принцип работы, типы и руководство по выбору .

Прямое сравнение: восемь параметров, важных для спиннинга

Где статические миксеры не справляются с задачами прядения

Статические смесители надежно работают в тех случаях, когда смешиваемые жидкости имеют одинаковую вязкость, присутствуют в относительно сбалансированных пропорциях, а линия работает с постоянной и предсказуемой производительностью. При прядении химических волокон эти условия часто не соблюдаются.

Несоответствие вязкости маточной смеси и базового полимера

При прямом формовании из расплава с добавлением маточной смеси расплав-носитель маточной смеси и расплав основного полимера часто имеют существенно разную вязкость. Статическое смешивание основано на разделении ламинарного потока — когда коэффициенты вязкости высоки, компоненты с более низкой вязкостью преимущественно проходят через геометрию элемента, а не распределяются равномерно. Результатом являются полосы: полосы концентрированного цвета или добавки, чередующиеся с зонами недостаточной дозы, которые проявляются в готовой пряже как изменение цвета в зависимости от положения или по длине пряжи.

Активный сдвиг ротора динамического миксера диспергирует маточную смесь независимо от коэффициента вязкости, разбивая агломераты пигмента и обеспечивая распределение, которого невозможно достичь пассивным расщеплением. Чтобы узнать, как это устраняет цветные полосы на готовой нити, см. нашу статью как динамический смеситель расплава устраняет цветные полосы на комплексной пряже, окрашенной в маточную смесь .

Падение производительности при уменьшении пропускной способности

Прядильные линии часто работают с производительностью ниже номинальной — во время переналадки продукции, во время запуска или при работе с продуктами меньшего денье. При уменьшении производительности давление расплава, движущее поток через статический смеситель, уменьшается, что напрямую снижает энергию расщепления, доступную на единицу объема расплава. Качество смешивания ухудшается. Это не незначительный эффект: на линиях, где производительность разных продуктов различается на 30–50%, статический смеситель, который работает адекватно при полной производительности, может оказаться совершенно недостаточным при пониженной производительности.

Скорость ротора динамического смесителя можно регулировать для поддержания интенсивности перемешивания независимо от производительности линии, что делает его подходящим для линий с переменным производственным графиком или частой сменой продуктов.

Время пребывания и риск термической деградации

Статические элементы смесителя создают зоны замедленного потока в местах соединения элементов и стенок корпуса. В высокотемпературных расплавах полимеров (например, ПЭТ, формующихся при 280–295°C) длительное пребывание при низкой скорости потока приводит к накоплению продуктов термического разложения. Они проявляются в виде желтого обесцвечивания номинально белой или светлой пряжи или в виде частиц геля, которые блокируют капилляры фильеры и вызывают поломку концов. Хорошо спроектированный динамический смеситель с активным потоком через зону смешивания имеет более узкое распределение времени пребывания, что снижает риск образования горячих точек и застойных зон.

Где статические миксеры остаются уместными

Статические смесители не всегда уступают им — есть определенные условия, когда их простота является настоящим преимуществом.

• Низкие концентрации присадок при одинаковой вязкости. Когда небольшая часть хорошо диспергированной добавки с низкой вязкостью смешивается с расплавом полимера, работающим с постоянной производительностью, статический смеситель может обеспечить достаточную гомогенность без сложной системы с приводом.
• Приложения с высокой чувствительностью к загрязнению. Статические смесители не имеют уплотнений вала или вращающихся поверхностей на пути расплава. В тех случаях, когда любой риск загрязнения уплотнений неприемлем (например, некоторые полимерные изделия медицинского или оптического качества), отсутствие движущихся частей является веским аргументом в пользу статического смешивания.
• Высокообъемные линии по производству одного продукта с фиксированной производительностью. На линии, работающей с одним продуктом с номинальной производительностью 24 часа в сутки, с носителем маточной смеси, вязкость которого соответствует базовому полимеру, статический смеситель, подобранный правильно для этих конкретных условий, может работать адекватно. Ограничение появляется при изменении условий.

Ключевые критерии выбора: какой тип подходит для вашего применения

Для большинства линий прямого прядения из расплава с красителем маточной смеси или добавлением функциональных добавок — там, где производительность варьируется, вязкость маточной смеси отличается от базового полимера, а стандарты качества пряжи жесткие — более подходящим выбором является динамический смеситель. Требования к техническому обслуживанию реальны, но они выполнимы и существенно перевешиваются преимуществом стабильности качества в требовательных процессах прядения.

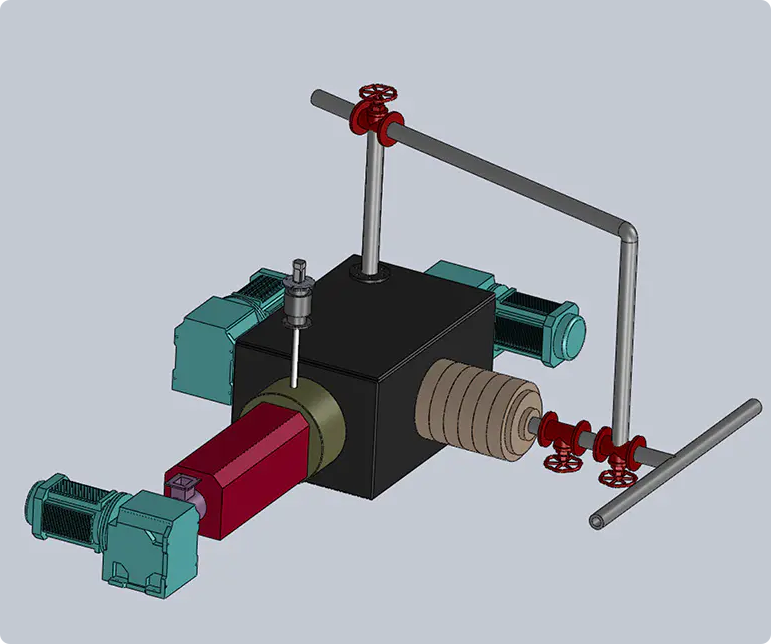

Динамический смеситель Shengbang для прядения и плавления пластмасс

Динамический миксер Shengbang — это запатентованный продукт, разработанный специально для прядения химических волокон и гомогенизации расплава пластика. Он охватывает широкий диапазон применений: номинальное давление 5, 15, 25 и 45 МПа, диаметр ротора от 25 до 300 мм и емкость от 0,2 до 50 л. Нагрев доступен как в конфигурации с масляным, так и с электрическим нагревом. Мощность привода варьируется от 15 до 160 кВт при максимальной скорости вращения ротора 50 об/мин.

Помимо прядения химических волокон, та же конструкция смесителя применима к пленкам, чернилам и другим процессам обработки полимеров, требующим равномерного смешивания в расплаве. Производительность проверяется в собственной прядильной лаборатории Shengbang, где поведение смесителя можно протестировать в реальных производственных условиях с использованием целевого полимера и системы маточной смеси заказчика перед интеграцией линии.

Полные технические характеристики продукта и варианты конфигурации см. Динамический микшер product page . Чтобы обсудить ваше конкретное применение — тип полимера, диапазон производительности, соотношение добавления маточной смеси и требования к качеству смешивания — свяжитесь напрямую с Jiaxing Shengbang Mechanical Equipment Co., Ltd.
