Руководство по намотке прядильных лесок: типы, основные детали и варианты модернизации прядильных лесок

Приемная намоточная машина — это последнее оборудование, которое решает, доходит ли хорошо скрученная пряжа до потребителя в виде безупречной упаковки или в виде брака. Если натяжение намотки непостоянно, упаковка будет иметь мягкие и твердые места. Если траверсное движение не синхронизировано со скоростью пряжи, шпулька будет иметь рыхлую или неровную форму. А если автоматическая смена упаковки не удастся, линия остановится на время вмешательства оператора. Практический вывод прост: приемная намотка не является пассивным приемником. Это важнейшая технологическая машина, которая должна соответствовать типу пряжи, скорости линии и требованиям к последующей обработке.

Что делает приемная намоточная машина

На прядильной линии приемная намоточная машина принимает непрерывную нить из прядильных роликов и наматывает ее на трубку или упаковку. Его основные обязанности — контролировать натяжение намотки, направлять пряжу по паковке и снимать ее, когда паковка достигает заданной длины. Машина также формирует стабильную упаковку, благодаря чему пряжу можно разматывать, не запутывая ее в следующем процессе.

Намоточное устройство, которое не может удерживать постоянное натяжение, приводит к изменениям плотности. Это приводит к различиям в впитывании красителя, плохому разматыванию и увеличению количества концов, опущенных вниз во время вязания или ткачества. При производстве промышленной пряжи контроль натяжения становится еще более важным. Небольшие изменения натяжения могут привести к разрыву нитей, что делает пряжу непригодной для изготовления шинного корда, ткани для конвейерных лент или других высокопроизводительных целей.

Типы намоточных устройств

Существуют две широкие категории, относящиеся к большинству производителей химических волокон и технической пряжи. Первый — это низкоскоростной автоматический намотчик, который часто является «рабочей лошадкой» линий POY или FDY. Он автоматически меняет паковки с помощью вилки переключения, которая направляет пряжу на новую шпульку, пока весь тюк снимается. Вторая — это сверхскоростная намоточная машина, предназначенная для промышленной пряжи и специализированных процессов, где скорость намотки превышает пределы традиционной конструкции.

Выбор между ними зависит от типа пряжи. Линии с полиэфирными и полиамидными нитями обычно не требуют максимальной скорости, но требуют надежной смены пакетов и постоянного перемещения. С другой стороны, линии промышленной пряжи высокой прочности требуют более быстрой намотки и более жесткого контроля натяжения, поскольку нити тяжелее, а степень вытяжки выше.

Для линий, которым необходимо работать на умеренных скоростях с надежной автоматической сменой пакетов, для этого рабочего профиля создана такая машина, как низкоскоростная высокопроизводительная автоматическая намоточная машина SDJR2401.

Низкоскоростная намоточная машина с автоматическим переключателем для высокопрочных волокон Эта намоточная машина подходит для пряжи из сверхвысокомолекулярного полиэтилена, арамида, углеродного волокна и других высокопрочных нитей. Он обеспечивает автоматическую смену паковок и регулировку натяжения, что идеально подходит для линий с умеренной скоростью, требующих надежного съема. Просмотреть продукт →

Ключевые компоненты, определяющие качество намотки

Приемная намотка не является единым монолитным узлом. Он состоит из направляющих пластин, нитенаправительных стержней, вилок переключения, редуктора вилки переключения, натяжных блоков, патронов, патронных втулок и стопорных колец. Каждая из этих частей играет свою роль в конечном пакете. Изношенные или смещенные направляющие пластины будут укладывать пряжу под немного неправильным углом, что со временем приводит к деформации паковки. Вилка переключения, которая не движется плавно, приведет к скачку хода, что приведет к скоплению пряжи на концах шпульки.

• Направляющие пластины и стержни направляют путь пряжи и предотвращают повреждение нити.
• Вилки переключения и редукторы вилок переключения контролируют перемещение траверсы и смену пакетов.
• Натяжные блоки регулируют натяжение намотки, не создавая чрезмерного сопротивления.
• Патроны, втулки патрона и стопорные кольца жестко удерживают шпульку, так что упаковка остается концентрической на скорости.

Если на вашем производстве имеются намоточные машины Barmag, замена изношенной вилки переключения передач является одной из наиболее частых задач по техническому обслуживанию. Вилка переключения правильного размера должна точно соответствовать траектории пряжи и геометрии исходной конструкции.

Сменная вилка переключения передач для намоточной машины Barmag (S-1011 RO) Вилка переключения точного размера для намоточных машин Barmag, обеспечивающая точное перемещение пряжи. Эта часть необходима для обеспечения плавной намотки и предотвращения деформации упаковки при производстве химического волокна. Просмотреть продукт →

Что проверить перед покупкой или обновлением

Когда вы оцениваете приемную намоточную машину для новой линии или замены, начните с диапазона скорости намотки. Намоточное устройство должно иметь возможность работать с той же максимальной скоростью, что и ваша годета, без чрезмерной обратной связи. Далее сравните цикл изменения пакета. Некоторые процессы требуют непрерывной подачи пряжи, поэтому намотчик должен менять паковки, не останавливая линию. Другие допускают короткую остановку для съема вручную.

Также есть вопрос совместимости. Намоточная машина, рассчитанная на одну раму машины, может не соответствовать существующим монтажным интерфейсам Barmag, TMT или отечественной прядильной линии. Прежде чем делать инвестиции, проверьте размер патрона, длину траверсы и точки соединения.

1. Подтвердите диапазон скорости намотки и диапазон денье пряжи, которую вы планируете использовать.
2. Проверьте, как намоточное устройство обрабатывает смену пакетов и соответствует ли логика съема вашему последующему процессу.
3. Проверьте монтажный интерфейс и размеры патрона на соответствие существующим станкам.
4. Проверьте наличие запасных частей и способность поставщика обеспечить ремонт и модернизацию.

Если у вас уже есть оборудование Barmag, а намоточное устройство задерживает леску, услуга по модернизации намоточного устройства можно модернизировать существующий агрегат вместо того, чтобы требовать его полной замены.

Варианты ремонта и обслуживания

Даже самая лучшая намоточная машина потребует внимания после многих лет непрерывной работы. К распространенным отказам относятся несбалансированные патроны, изношенные коробки передач вилки переключения передач и поврежденные направляющие пластины. Эти условия влияют на натяжение и форму упаковки задолго до полной остановки намоточного устройства. Вот почему структурированный график технического обслуживания более экономически эффективен, чем стратегия реактивного ремонта.

Когда патрон начинает раскачиваться или контактный ролик изнашивается, проблема может показаться незначительной. Но последствий нет. Слегка смещенный от центра патрон может вызвать вибрацию корпуса, что приведет к повреждению подшипников и стопорного кольца. В конце концов вся намотка выходит за пределы допуска. посвященный ремонт патрона Программа может восстановить концентричность и продлить срок службы остальной части машины.

Для операций, требующих увеличения скорости линии за пределы нынешних возможностей, новый сверхскоростной намоточный станок может оказаться более простым решением, чем обширная механическая модификация старого устройства.

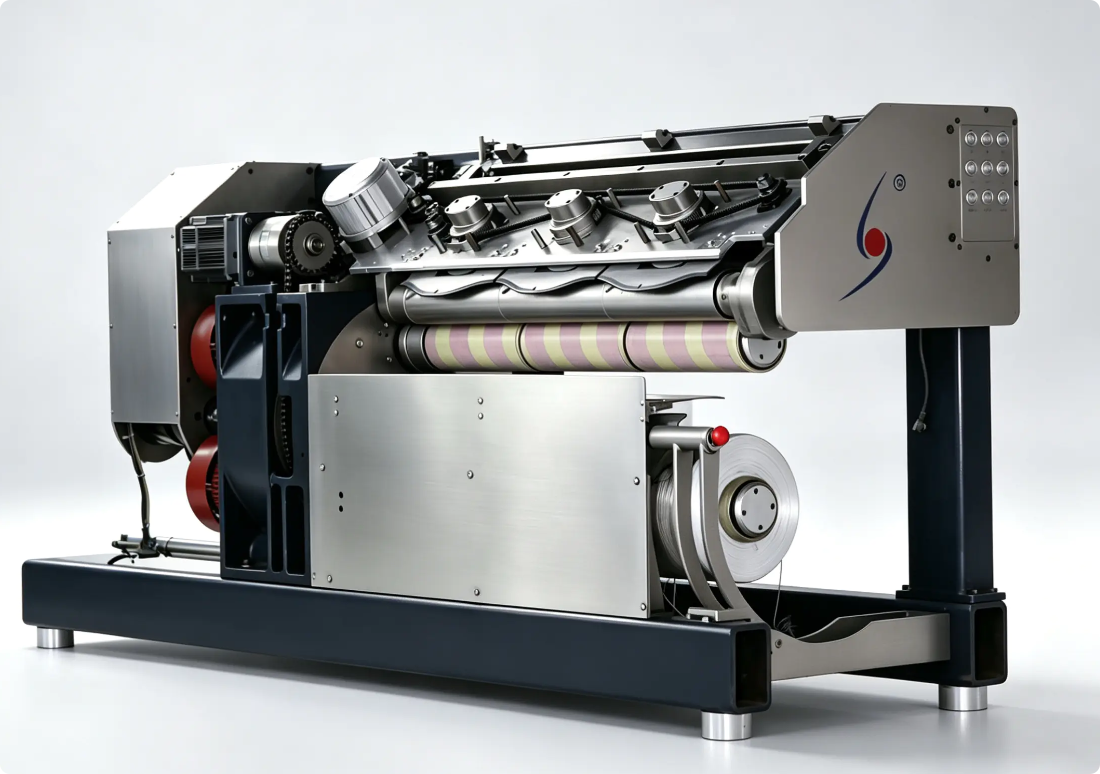

Высокоскоростная намоточная машина для пряжи POY, FDY и промышленной пряжи Эта намоточная машина, предназначенная для нитей из полиэстера и нейлона, достигает скорости 7000 м/мин с автоматическим съемом и контролем натяжения. Это обеспечивает равномерную плотность упаковки, сокращает количество отходов и улучшает последующую обработку. Просмотреть продукт →

Приемная намотка не является товаром. Это машина, которая преобразует экструзию, волочение и закалку в продаваемую упаковку пряжи. Неправильно подобранная намоточная машина может снизить качество даже самой лучшей пряжи, в то время как правильно подобранная намоточная машина повышает плотность паковки, сокращает количество отходов и обеспечивает бесперебойную работу линии. При оценке намоточного устройства обращайте внимание не только на максимальную скорость. Посмотрите на вилку переключения передач, направляющие пластины, патрон и стопорное кольцо — ведь от этих мелких деталей зависит, будет ли ваше производство работать бесперебойно или остановится в самый неподходящий момент.
